Болт натяжителя ролика ???

[Домовед]

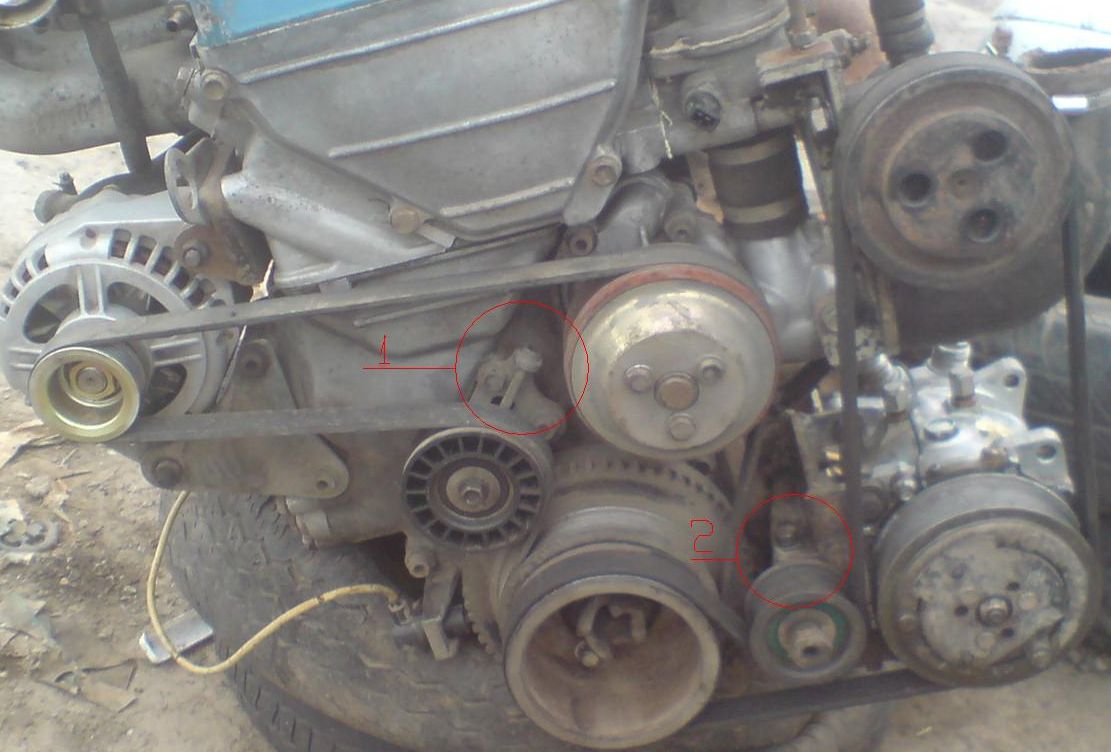

Интересует как он работает, ибо в моем экземпляре, болт в позиции 2 отсутствует.
В позиции 1 понятно, закручиваешь - натягивается ремень. А вот как рядом работает и, самое главное, где его взять. Догадываюсь, что он хитрой формы.

[ace_rus]

а может ничего не надо там крутить? там кажись автонатяжитель стоит внизу

[Домовед]

В том-то и дело, что на моем экземпляре, (на фото не мой мотор, а макса_52) нет там ничего, одно отверстие для болта или чего там должно вставляться. Сейчас что бы натянуть ремень, надо открутить центральную гайку на ролике, надавить на ролик черенком от лопаты, и одновременно закрутить гайку. Одному очень не сподручно, да и эффективность способа маловата.

[Example626]

У меня так вообще нет этого ролика.
Место это есть, дырки соответствующие тоже есть, а болта и ролика нет. Ролик стоит между шкивами ГУР и компрессора - полноразмерный, как на ремень генератора. Натягивается вбок. Таким же методом, как и ролик ремня генератора.
Я думаю, ничего хитрого там нет.
Принцип тот же. Только снизу на болте (или на болту?) две законтрагаенные контргайки - чтоб не вылетал. А натяжение происходит при вращении этого болта против часовой стрелки. При этом контргайки упираются в кронштейн и болт не вылетает.

[макс_52]

Что то я вас не пойму,ребят.у меня ремень ГУРа с кондером натягиваются самим ГУРом,оччень не удобно!снизу ролик стоит обыкновенный от тазика 16 клапанного с центальным отверстием.он в принципе тоже подтягивает,но к нему еще хуже лезть.

[Example626]

У меня кронштейн ГУРа другой. Он закреплен намертво. Но на нём есть натяжной ролик. Который и регулируется.
Вот только ремня под такую конструкцию фиг найдёшь. Там чуть покороче обычного надо.
Мне даже пришлось ГУР приподнимать (пересверлив отверстия под болты). Помогло, но лишь отчасти.

[алексей 83]

ничего там хитрого нет стоит обочный натяжной ролик грм от ваза со смещённым цэнтром и натягивается поворотом самого ролика или вправо или влево как удобнее а потом затягивается центральной гайкой

[Example626]

О как. Хитро. А говоришь, что

ничего там хитрого нет...

Как же ж нет, если хитро?

[алексей 83]

такие схемы установки применялись на инкассаторские машины и газели с заморозкой это заводы бронеавтомобилей в дзержинске 2 завода в нижнем тоже есть и компания элиндж в нижнем новгороде

[алексей 83]

но и болты там были самодельные изготавливались самими установщиками

[Example626]

такие схемы установки применялись на ... газели с заморозкой...

Страх-то какой. Надеюсь, это были не микроавтобусы.

[алексей 83]

нет это изотермы которые возят замороженные продукты

Пишите со знаками препинания.
serg6033

[алексей 83]

а если такой ролик как на фотке, то тут надо придумывать самому, потому что этот болт является тупо поддерживающим, а при установке так и делают оди сверу нажимает на ролик, второй снизу затягивает гайку, потом ставится этот болт для понта, типа он натяжной. вот и всё
